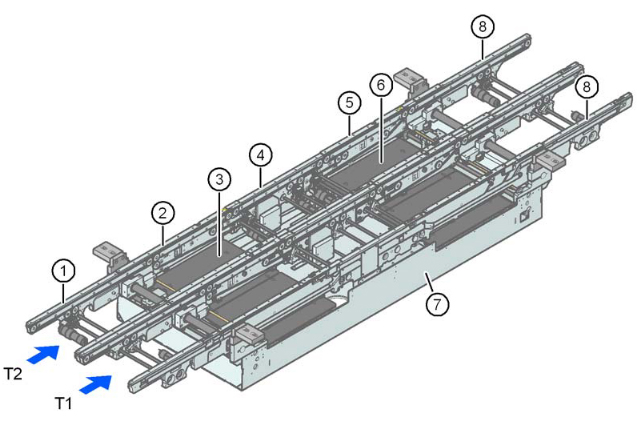

西門子貼片機D4i貼片機裝備了作為標準配置的 PCB 單傳送導軌。 PCB 雙傳送導軌為可選件。 西門子貼片機D4i PCB 傳送導軌的左側或右側可以按需要作為固定邊使用。傳送導軌的傳動帶由直流電動機驅動。每個處理區域有一個用來夾緊 PCB 的升降臺。 PCB 傳送導軌的寬度可以通過用戶界面來調整，也可以在貼片程序中進行調整。

出于貼片目的， 西門子貼片機D4i PCB 從下部夾持。對于每個 PCB，其頂部到貼片頭的距離保持不變，也與 PCB的厚度無關。因此，貼片速率不取決于 PCB 的厚度。PCB 基準點也可以優化。由于 PCB 表面到西門子貼片機D4i PCB 照相機的距離不變，PCB 照相機始終對準 PCB 表面，清晰度始終不變。PCB 基準點輪廓以

最優的方式映射到 PCB 照相機的西門子貼片機D4i CCD 芯片上。


電路板傳送導軌的寬度由集成控制電路設置并監控。要選用不同的寬度，須調用程序。由控制電路啟動步進馬達，直至達到所需的寬度。因此，寬度調整不取決于其它貼片機元件。


由于貼片機的傳送導軌高度可以更改，因此貼片機可以集成到傳送導軌高度為 830、900、930 或 950 mm 的生產線中。


西門子貼片機D4i PCB 傳送導軌之間的通信通過可選的 SMEMA 接口或西門子接口進行。


雙傳送導軌和單傳送導軌的固定傳送側可位于導軌的左側或右側。通過此傳送導軌，固定側可以方便地左右側互換。


使用光學傳感器對電路板傳送導軌進行監控和控制。印制電路板到達貼片區并通過光障傳感器后停止。激光光障傳感器確定印制電路板的位置。電路板一到達目標位置，傳送帶就停止，印制電路板下部被夾緊。
